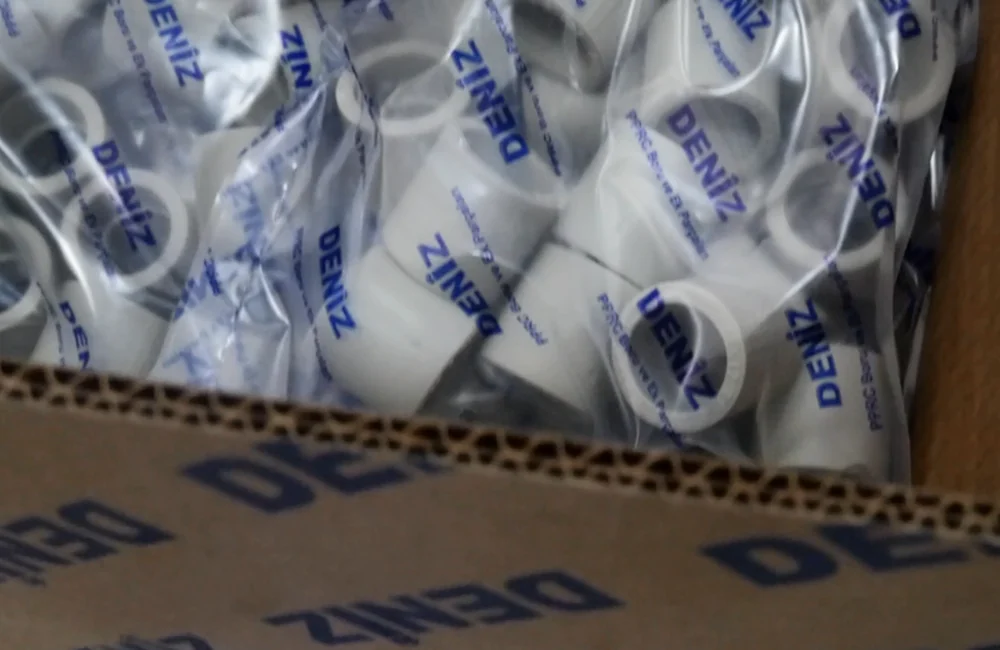

Отвод PPR 45 градусов от завода-производителя в Казахстане

Отвод 45 градусов: геометрия, разметка и монтаж

Плавное изменение направления. Отвод 45 градусов поворачивает трассу на половину прямого угла. Его применяют там, где линию нужно сместить в сторону, обойти конструкцию по диагонали или выполнить разворот мягче, чем одним прямым углом. Завод DENIZ PLAST выпускает изделие в диаметрах 20, 25, 32, 40, 50 и 63 мм, геометрия раструбов соответствует трубам завода.

Кому подходит раздел. Изделие нужно монтажным бригадам, снабженцам и частным заказчикам при разводке с непрямыми участками. Прямой угол вынесен в раздел отводов 90 градусов, остальные соединения собраны в разделе PPR-фитингов.

Кратко о главном

• Поворачивает трассу на 45 градусов, оба конца под сварку с трубой.
• Диаметры 20, 25, 32, 40, 50 и 63 мм.
• Пара изделий со вставкой трубы даёт разворот на 90 градусов с меньшим сопротивлением.
• Применяется для обходов по диагонали и смещения трассы в сторону.
• Подбирается по наружному диаметру трубы независимо от класса давления.
• Гарантия 10 лет, расчётный срок службы 50 лет при соблюдении условий монтажа и эксплуатации.

Назначение плавного поворота

Половина прямого угла. В отличие от отвода 90, который разворачивает линию перпендикулярно, изделие на 45 градусов меняет направление наполовину. Это даёт две разные возможности: собрать полный разворот из двух таких отводов или оставить трассу идти под углом, если так короче или удобнее обойти препятствие.

• Смещение трассы. Перенос линии на соседнюю ось без разворота направления.
• Обход по диагонали. Огибание колонны, короба или оборудования по кратчайшему пути.
• Разворот парой. Замена одного прямого угла двумя плавными.
• Косые участки. Сопряжение с существующей разводкой, идущей под углом.
• Вход в узел. Подход к коллектору или шкафу под углом при нехватке места.

Как складываются углы на трассе

Арифметика поворотов. Два отвода 45, направленные в одну сторону, дают суммарный разворот на 90 градусов. Направленные в противоположные стороны, они возвращают линию на исходное направление, но со смещением в сторону: получается ступенька, которой удобно обходить препятствие или переходить на соседнюю ось.

Что это даёт при разметке. Из отводов 45 собираются траектории, недоступные прямым углам: диагональные проходы, плавные обходы, ступенчатые смещения. Длина вставки между двумя отводами задаёт величину смещения, поэтому её считают заранее, а не подгоняют по месту. Основные сочетания представлены далее.

Как пользоваться таблицей. Сначала на схеме определяется, что нужно: развернуть линию, сместить её или провести по диагонали. От этого зависит и число изделий, и длина вставок между ними. Прямые развороты в стеснённых местах по-прежнему проще выполнять изделием из раздела отводов 90 градусов.

Разметка косого участка

Длина вставки. Между двумя отводами всегда есть отрезок трубы, и его длина определяет геометрию: при развороте на 90 она задаёт радиус траектории, при смещении - величину сдвига. Отрезок размечается с учётом глубины посадки в оба раструба, иначе собранный узел окажется короче расчётного и трасса не совпадёт с разметкой.

Практический приём. Узел из двух отводов и вставки удобнее собрать насухо на полу, приложить к месту и убедиться, что геометрия совпадает, и только потом сваривать. На косых участках ошибка в пару сантиметров заметнее, чем на прямых, поскольку она уводит всю последующую трассу.

Диаметры и участки применения

Размер по трубе. Изделие подбирается по наружному диаметру соединяемой трубы. В отличие от отводов 90, которые расходуются на всех уровнях системы, изделия на 45 градусов чаще нужны на средних и крупных диаметрах: именно на магистралях и ветках возникают обходы и плавные развороты.

Наличие по размерам. Ряд диаметров для этого изделия обычно короче, чем у прямых углов, поскольку спрос на крупные размеры ниже. Перед закладкой в проект стоит уточнить наличие нужного типоразмера у менеджера представительства, а трубы под него посмотреть в справочнике диаметров труб.

Гидравлика: почему разворот мягче

Потери на повороте. При изменении направления поток теряет часть напора, и величина потерь зависит от резкости разворота. Прямой угол разворачивает поток одномоментно, пара плавных углов делает это в два приёма с промежуточным участком, поэтому суммарные потери на таком развороте ниже.

Где это заметно. На короткой подводке с одним-двумя поворотами разница несущественна и не оправдывает лишнего изделия и двух дополнительных швов. На протяжённой магистрали, где поворотов десяток и больше, экономия складывается по всей трассе и проявляется напором у дальних точек. Именно поэтому на объектных системах плавные развороты применяют чаще, чем в квартирной разводке.

Монтаж и контроль направления

Порядок сварки. Торцы выравниваются и очищаются, труба и отвод нагреваются на насадках соответствующего диаметра, соединяются без проворота и выдерживаются до остывания без нагрузки. Как и у прямого угла, изделие имеет направление, поэтому положение размечается до сварки.

Сложность узла из двух отводов. Здесь контролируются сразу две плоскости: каждый отвод должен встать под своим углом, и оба должны лежать в одной плоскости разворота. Перекос одного из них уводит трассу из плоскости, и дальше линия не совпадает ни с разметкой, ни с креплениями. Сборка насухо с метками маркером решает эту задачу быстрее, чем правка по факту.

Сколько отводов 45 нужно на разводку

Считается по узлам, а не по поворотам. Изделия почти всегда идут парами, поэтому перечень формируется по числу плавных разворотов и смещений: на каждый узел приходится два отвода и отрезок трубы между ними. Одиночные позиции нужны только на диагональных участках.

Что учесть в спецификации. Помимо количества стоит зафиксировать длины вставок: они считаются при разметке и влияют на общий метраж трубы. Предварительный расчёт удобно выполнить в калькуляторе фитингов, а комплект менеджер представительства сверяет перед отгрузкой.

От чего зависит стоимость поставки

Факторы расчёта. Условия зависят от перечня диаметров, объёма партии, комплектации другими фитингами, города получения и формата работы: розница, поставка на объект, опт или дилерское сотрудничество. На расчёт влияют регулярность отгрузок и необходимость доставки до площадки. Итоговые условия определяются после уточнения параметров.

Комплектность заказа. Отводы 45 заказываются вместе с прямыми углами, муфтами и трубой по общей схеме: разводка редко обходится только одним типом поворота. Передав перечень целиком, проще получить условия за один круг. Порядок регулярных закупок описан в разделе оптовых поставок.
