Фитинги PPR: назначение, подбор и комплектация

Соединительная часть системы. Полипропиленовые фитинги соединяют участки трубопровода между собой и с оборудованием: продолжают линию, меняют направление, разветвляют поток, переходят между диаметрами и стыкуются с резьбовой арматурой. Завод DENIZ PLAST выпускает фитинги в диаметрах 20, 25, 32, 40, 50 и 63 мм под тот же стандарт геометрии раструба, что и трубы, поэтому контур собирается из позиций одной номенклатуры без переходников.

Кому подходит раздел. Раздел закрывает задачи монтажных бригад и прорабов, снабженцев объектов, торговых компаний и частных заказчиков, собирающих разводку самостоятельно. Трубы, к которым подбираются соединения, собраны в разделе PPR труб, а полный размерный ряд - в справочнике диаметров труб.

Кратко о главном

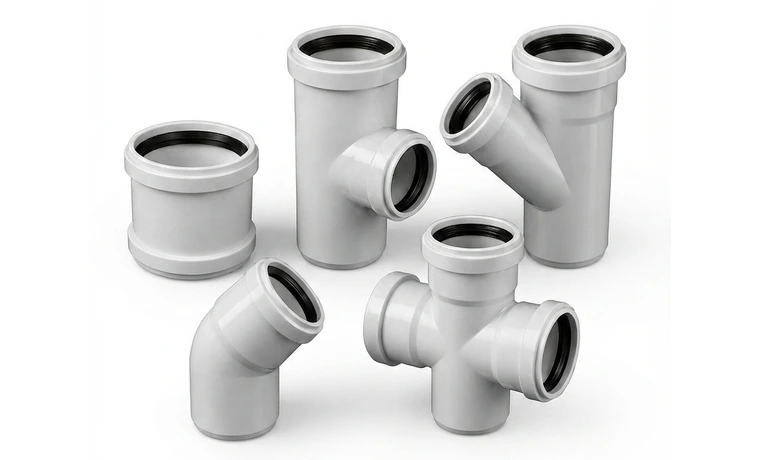

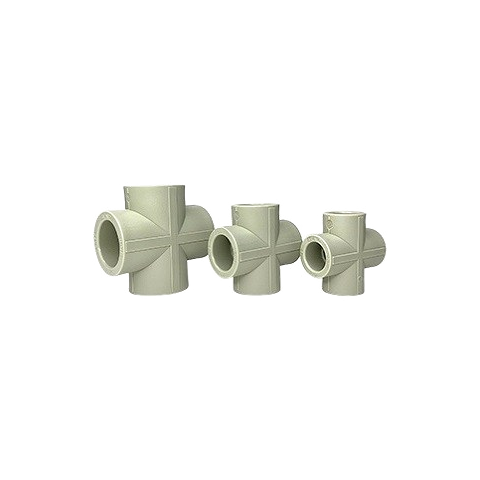

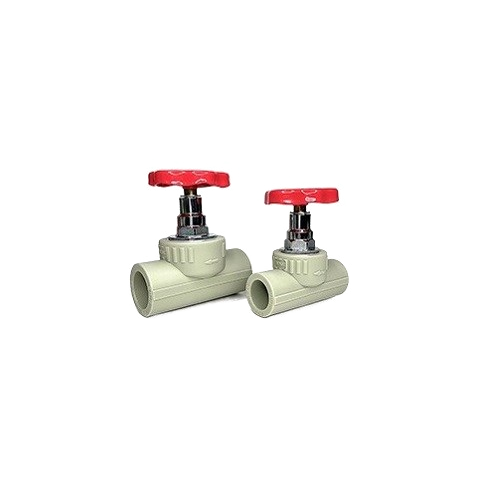

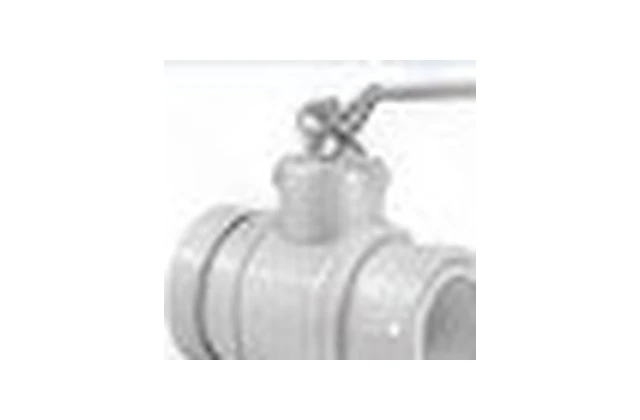

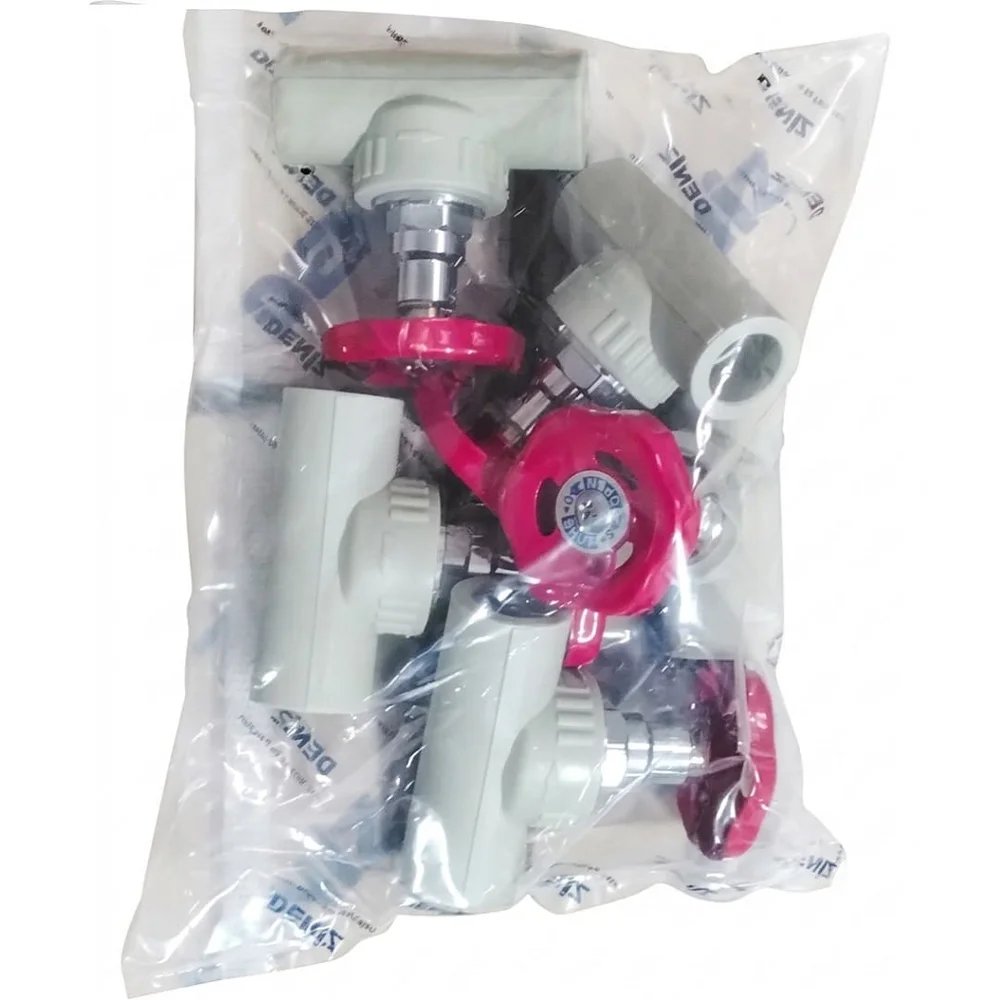

• Ассортимент: муфты, отводы, тройники, крестовины, переходы, резьбовые соединения, краны, вентили, заглушки.
• Диаметры 20, 25, 32, 40, 50 и 63 мм, совместимые с трубами завода.
• Подбор ведётся по наружному диаметру трубы и по задаче на участке.
• Количество считается по схеме разводки, а не по метражу трубы.
• Соединение раструбной сваркой, резьбовые узлы остаются разборными.
• Гарантия 10 лет, расчётный срок службы 50 лет при соблюдении условий монтажа и эксплуатации.

Что такое фитинг и какие задачи он решает

Функция, а не название. Труба сама по себе даёт только прямой участок. Всё остальное в системе создают фитинги: поворот вокруг конструкции, отвод на прибор, изменение сечения при переходе с магистрали на ветку, подключение смесителя с резьбовым выходом, отсечка участка краном. Поэтому подбор начинается не с перечня названий, а с разметки схемы: где линия меняет направление, где делится и где стыкуется с оборудованием.

Почему их всегда не хватает. Метраж трубы виден на глаз и считается легко, а число соединений зависит от геометрии разводки и обнаруживается только при разметке. Из-за этого закупка «на глаз» почти всегда заканчивается повторной поездкой за недостающими позициями, чаще всего за переходами и резьбовыми муфтами.

Типы фитингов по функции

Шесть базовых задач. Весь ассортимент раскладывается по функциям, и такой порядок удобнее для подбора, чем список названий. Соответствие задач и изделий представлено далее.

Как пользоваться таблицей. По схеме отмечается каждая точка, где линия меняет геометрию или стыкуется с чем-то помимо трубы, затем по строкам подбирается изделие. Отводы 45 градусов часто упускают, хотя они позволяют обойти конструкцию плавнее и с меньшим сопротивлением, чем два поворота на 90. Отдельные типы изделий раскрыты в разделах муфт и тройников.

Резьбовые и разъёмные соединения

Где нужна резьба. Сварное соединение неразъёмное, поэтому в местах стыка с оборудованием применяются фитинги с металлической резьбовой вставкой: муфты с внутренней и наружной резьбой, угольники с резьбой, заглушки с резьбой. Через них подключаются смесители, приборы, счётчики и запорная арматура, которые со временем меняются.

Разборные узлы. Разъёмная муфта позволяет разобрать участок без вырезания трубы: её ставят перед приборами учёта, фильтрами, насосным оборудованием и на границах зон обслуживания. На крупных диаметрах это особенно важно, поскольку вырезание участка магистрали означает остановку всей системы. Резьбовые изделия собраны в разделах муфт с внутренней резьбой и разъёмных муфт.

Как считать количество по схеме

Порядок расчёта. Считается не по метражу, а по геометрии: на схеме отмечаются все повороты, ответвления, переходы между диаметрами, подключения приборов и точки установки арматуры. Каждая отметка - позиция в спецификации. Отдельно проверяется, какого диаметра фитинг нужен в каждой точке: на переходах это два разных размера в одном изделии.

• Повороты. Каждое изменение направления трассы, включая обходы конструкций.
• Ответвления. Каждый отвод на прибор или на соседнюю ветку.

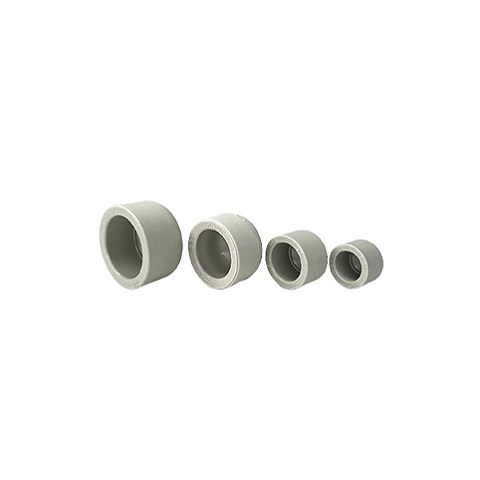

• Переходы. Каждое изменение диаметра между магистралью, веткой и подводкой.
• Подключения. Каждый стык с прибором, смесителем, радиатором или оборудованием.

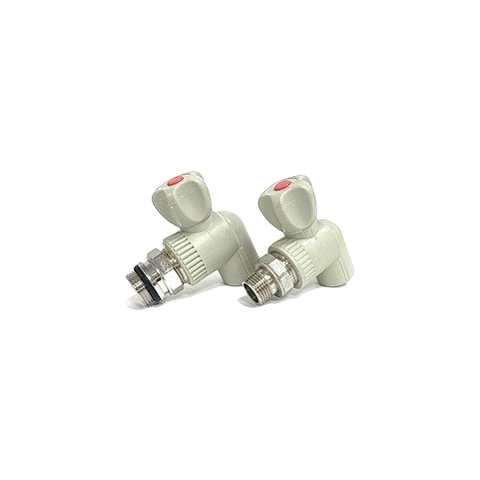

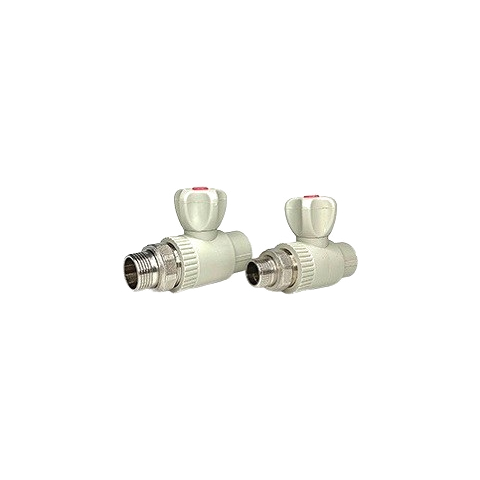

• Арматура. Краны на ветках, перед приборами и на границах зон.
• Запас. Небольшой резерв по ходовым позициям на случай переделки соединения.

Совместимость фитингов и труб

Геометрия раструба. Качество сварного шва зависит от того, насколько точно раструб фитинга соответствует наружному диаметру трубы. Изделия одного производителя выпускаются под общий стандарт, поэтому пара труба и фитинг сваривается в расчётном режиме. У разных производителей допуски и режимы могут отличаться, и смешанная закупка повышает риск непровара или наплыва в зоне шва.

Класс давления соединения. Фитинг подбирается не только по диаметру, но и по режиму работы участка: на контуре с нагревом соединения работают в тех же условиях, что и труба. Для отопительных контуров фитинги берутся под соответствующий режим, а арматура подбирается с учётом температуры среды. Подбор трубы под режим описан в разделах труб для отопления и труб для водоснабжения.

Типовые ошибки комплектации

Что чаще всего упускают. Практика показывает повторяющийся набор просчётов, и почти все они выявляются уже на объекте, когда трубы куплены, а работа встала. Основные позиции сведены в следующую таблицу.

Как это предотвратить. Простой приём: перед закупкой пройти по схеме от дальней точки к вводу и отметить каждую точку, где линия не является прямой трубой. Полученный перечень и есть спецификация соединений. Предварительный расчёт удобно выполнить в калькуляторе, а комплект под объект менеджер представительства сверяет перед отгрузкой.

От чего зависит стоимость поставки

Факторы расчёта. Условия зависят от перечня типов и диаметров, объёма партии, наличия резьбовых изделий и арматуры, города получения и формата работы: розница, поставка на объект, опт или дилерское сотрудничество. На расчёт влияют регулярность отгрузок и необходимость доставки до площадки. Итоговые условия определяются после уточнения параметров.

Регулярные закупки. Для торговых компаний и монтажных организаций согласуется повторяемый перечень ходовых позиций и график отгрузок: по фитингам ассортиментная матрица шире, чем по трубам, и её удобнее закрепить один раз. Порядок работы описан в разделе оптовых поставок.
